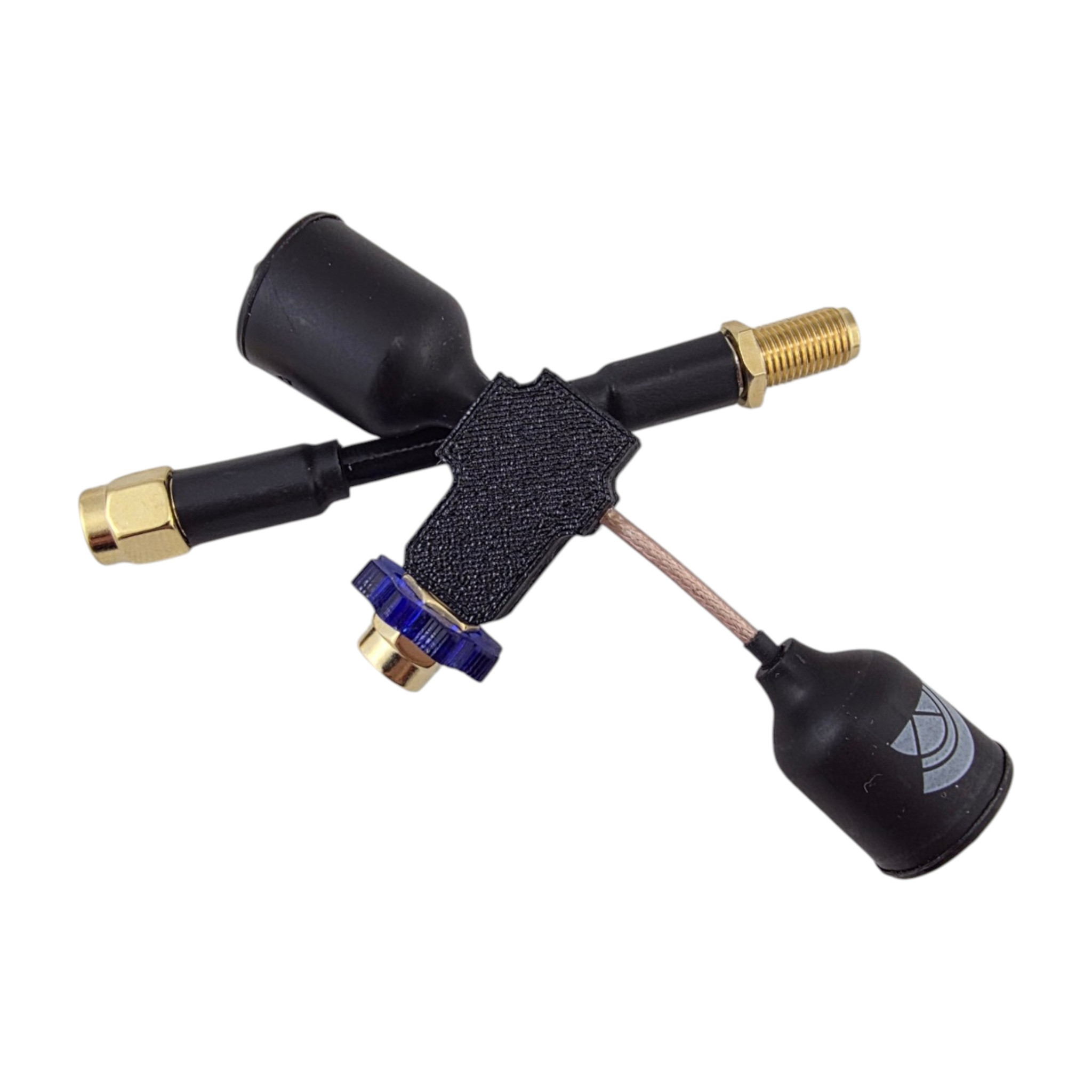

VAS SkyHammer 5.8GHz - 85mm RHCP/LHCP SMA

VAS SkyHammer ist eine omnidirektionale Antenne mit Polarisation RHCP oder LHCP je nach Variante, einem SMA-Anschluss und einem Gewinn von 5,25 dBic für das Band 5400-6100 MHz. Sie ist vor allem für die Empfangsseite bestimmt, wie FPV-Brillen, Groundstation oder Diversity-Empfänger und funktioniert mit analoger wie digitaler Bildübertragung im 5.8 GHz-Band.

Der Gewinn ist für eine omnidirektionale Antenne ungewöhnlich hoch. Die SkyHammer besteht aus zwei patentierten Minion Pro-Antennen, die präzise phasen- und impedanzangepasst sind. Durch Stapeln und Phasierung („stacking and phasing“) wird die ungenutzte Abstrahlung über und unter der Antenne in die Horizontale gedrückt, also dorthin, wo das Modell tatsächlich fliegt. Das Ergebnis ist eine Abdeckung von vollen 360° in der horizontalen Ebene bei einem vertikalen Bereich von ±20°. Das gemessene axiale Verhältnis von 0,94 bedeutet eine reine zirkulare Polarisation, dank der die Antenne Reflexionen und das Signal der entgegengesetzten Polarisation wirksamer unterdrückt. Die Konstruktion ist durch die Patente US10608346 und US10916837 geschützt.

Die Antenne wird mit den Elementen senkrecht montiert. In dieser Position entsteht ein starker, tief liegender Strahl in alle Richtungen. Am Diversity-Empfänger eignet sie sich als omnidirektionales Gegenstück zur Richtantenne: Die Richtantenne sorgt für Reichweite und Signaldurchdringung durch Bäume und Gebäude, die SkyHammer deckt die nähere Umgebung sowie Start und Landung ab.

Video Aerial Systems (VAS) ist ein amerikanisches Unternehmen, das sich auf die Entwicklung und Herstellung von Antennen konzentriert. Es hält mehrere eigene Patente und seine Antennen gehören zur absoluten Spitzenklasse.
