Walksnail Ascent Lite+ Kit

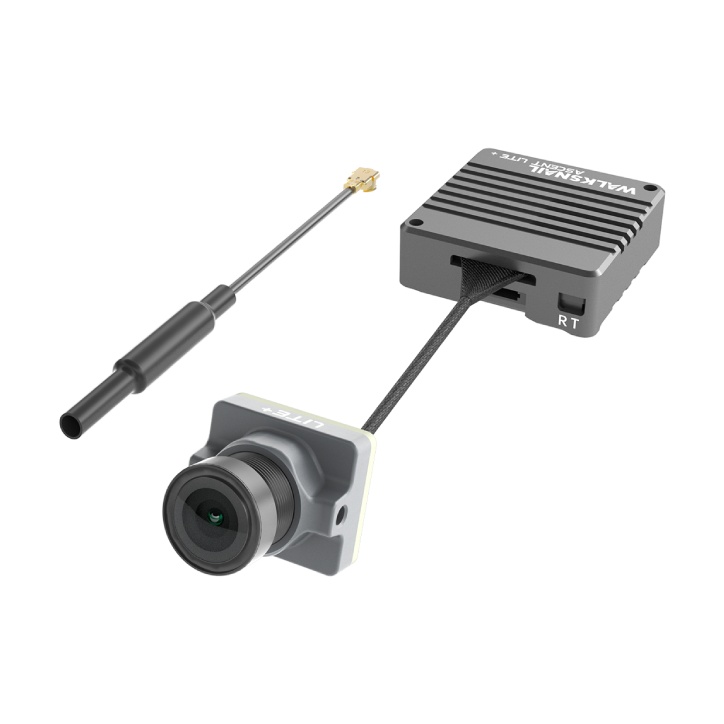

Walksnail Ascent Lite+ Kit ist eine Kombination aus Kamera, Videosender und Antenne für das digitale Bildübertragungssystem Walksnail Ascent.

Walksnail Ascent ist ein HD-System, das vor allem für Einsteiger und Freizeitpiloten geeignet ist, die eine preisgünstige Alternative zur analogen Videoübertragung suchen. Ascent ist ein eigenständiges System und nicht mit dem Walksnail Avatar System kompatibel. Es ermöglicht die Übertragung in den Modi 720p/120fps für geringere Latenz (empfohlen) und 1080p/60fps für höhere Bildqualität. Das System eignet sich vor allem für Flüge auf kürzere Distanzen, wo es gegenüber Analogvideo ein deutlich klareres und stabileres Bild bietet. Ascent unterstützt OSD für Betaflight und iNav. Es stehen 3 Standardkanäle und bis zu 8 Kanäle im Debug-Modus zur Verfügung.

Ascent Lite+ ist eine leichte Einheit für kleinere FPV-Drohnen, Racing-Drohnen und Wings und eignet sich auch für RC-Autos und Boote. Gegenüber der Ascent Lite Version bietet sie ein integriertes Mikrofon, höhere Sendeleistung und Unterstützung für 1080p/120fps. Die Kamera im Nano-Format (12x14x15,8 mm) ist mit einem 1/2,8" Sensor und einem Weitwinkelobjektiv mit FOV 147° im Seitenverhältnis 16:9 ausgestattet. Sie überträgt Bilder in 1080p oder 720p mit 60, 100 oder 120 fps, einer durchschnittlichen Latenz von 35 ms und einer Datenrate von bis zu 25 Mbps.

Das Mikrofon ist in die Kamera integriert und überträgt den Sound von Motoren, Propellern und der Umgebung in Echtzeit. Die Einheit selbst verfügt weder über einen internen Speicher noch über einen SD-Kartensteckplatz. Bild und Ton werden auf einer microSD-Karte in der Walksnail Ascent Brille oder im Ascent VRX Pro Empfänger in den Modi 720p/60, 100 und 120 fps sowie 1080p/60 fps aufgezeichnet. In den Modi 1080p/100 fps und 1080p/120 fps wird kein Ton aufgezeichnet.

Die Videosender-Platine misst 23,5x23,5 mm und verfügt über 20x20 mm Montagebohrungen für M2-Schrauben. Der Sender selbst wiegt ohne Metallabdeckung nur 2,75 g, das gesamte Kit mit Abdeckung 10,5 g. Die Metallabdeckung leitet Wärme vom Sender ab. Die maximale Sendeleistung beträgt 500 mW (FCC), für die EU (CE) ist die Leistung auf unter 14 dBm (25 mW) begrenzt. Im Standby-Modus sendet er nur mit 10 mW, die volle Leistung wird nach dem Armen des Flight Controllers oder dem Deaktivieren des Standby-Modus aktiviert. Der Sender wechselt bei Störungen automatisch zwischen den Kanälen („Frequency Hopping“), der Kanal kann auch manuell gewählt werden, und die Verbindung ist mit AES-256 verschlüsselt, was ein unbeabsichtigtes Pairing mit einer fremden Einheit verhindert. Die Antenne wird über einen u.FL-Anschluss verbunden.

Die Eingangsspannung beträgt 3-12,6 V; der Hersteller empfiehlt in der Anleitung, den Sender über den 5-V-Ausgang des Flight Controllers zu versorgen. Das Kit wird über UART mit dem Flight Controller verbunden und unterstützt OSD im Canvas mode für Betaflight, iNav, FETtec, KISS und ArduPilot. Mit der Ascent Brille und dem Caddx GM1 V2 oder GM3 V2 Gimbal ermöglicht es Headtracking — die Kamerasteuerung durch Kopfbewegungen. Der GM3 V2 Gimbal benötigt für die Installation einen Ascent Lite+ Adapter (separat erhältlich).

Das Kit funktioniert direkt mit der Walksnail Ascent Goggles Brille. Mit anderen FPV-Brillen, Monitoren oder Fernsehern kann es über den Walksnail Ascent VRX oder Ascent VRX Pro Empfänger mit HDMI-Ausgang verwendet werden.

Vor der ersten Verwendung empfehlen wir, die Firmware der Einheit über das Programm Caddx PC Tool zu prüfen und gegebenenfalls zu aktualisieren. Der Videosender wird, wie andere kleine digitale Videosender auch, sehr schnell heiß. Um den Sender muss Luft zur Kühlung strömen. Daher empfehlen wir bei der Einrichtung der Drohne oder beim Firmware-Update die Verwendung eines Lüfters.

Schalten Sie den Videosender nicht ohne angeschlossene Antenne ein.
