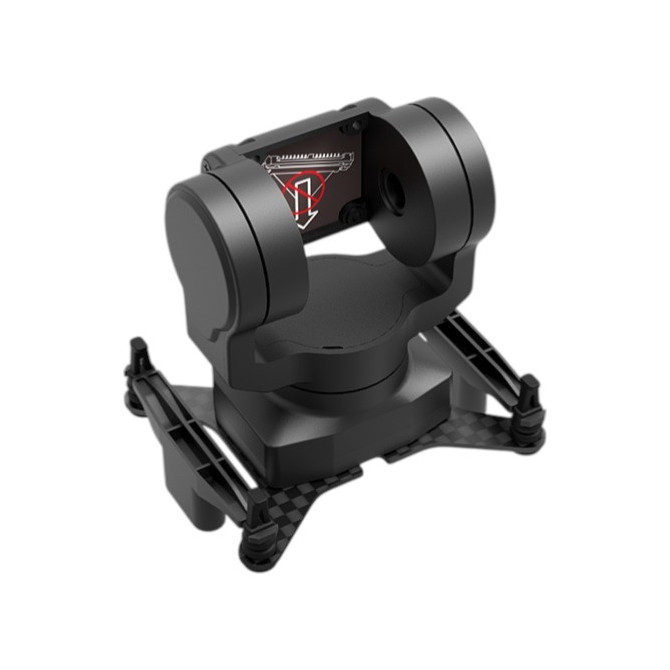

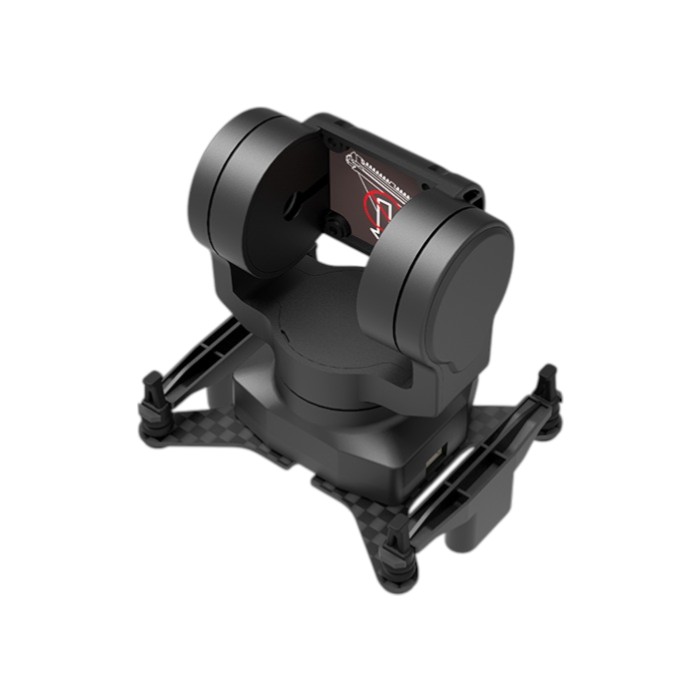

XF C-20D Vertikales 2-Achsen-Gimbal – Analog

Der C-20D ist ein vertikaler 2-Achsen-FPV-Gimbal, ausgelegt für analoge Micro-Kameras (19 mm). Mit mechanischer Stabilisierung auf zwei Achsen und leistungsstarken Motoren reduziert der Gimbal effektiv Vibrationen und gleicht schnelle Bewegungen des RC-Modells aus, was ein flüssiges und stabiles Bild gewährleistet. Er stabilisiert in den Achsen Pitch und Yaw (Schwenk, Neigung) und ist damit besonders geeignet zum Umschauen in der Umgebung, ideal in Kombination mit Headtracking. Dank seiner kompakten Größe lässt er sich auch problemlos auf kleineren RC-Flugzeugen einsetzen. Der C-20D kann mit 7,4–26,4V (2–6S) betrieben werden. Der Gimbal kann je nach Bedarf mit der Kamera nach unten oder oben montiert werden. Der Stromverbrauch ist im Normalbetrieb minimal und überschreitet selbst unter Last 8W nicht.

Der C-20D Gimbal kann über S.BUS, CRSF, PWM oder das MAVLink-Protokoll gesteuert werden, welches mit der Firmware ArduPilot und PX4 unterstützt wird. Der Gimbal kann auch direkt mit einem Headtracker verbunden werden, der die Kopfbewegungen des Piloten unmittelbar auf den Gimbal überträgt. Er bietet sechs Modi, darunter den klassischen FPV-Modus, Pitch-Stabilisierung oder den Ortho-View-Modus für die senkrechte Ansicht nach unten. Es können drei Preset-Modi konfiguriert werden, zwischen denen einfach gewechselt werden kann. Zudem lässt sich die Empfindlichkeit einstellen, die die Reaktionsgeschwindigkeit auf die Bewegungen des Drohnen-/RC-Modells beeinflusst.

Der Bewegungsbereich des Gimbals beträgt –30° bis +175° in der Pitch-Achse und ±145° in der Yaw-Achse. Die maximale Rotationsgeschwindigkeit erreicht bis zu 1500°/s.

Mehr Informationen

Für die Konfiguration über den PC wird ein USB-Adapter benötigt, der nicht im Lieferumfang enthalten ist.
