XF C-20D Vertical 2-Achsen-Gimbal – Walksnail

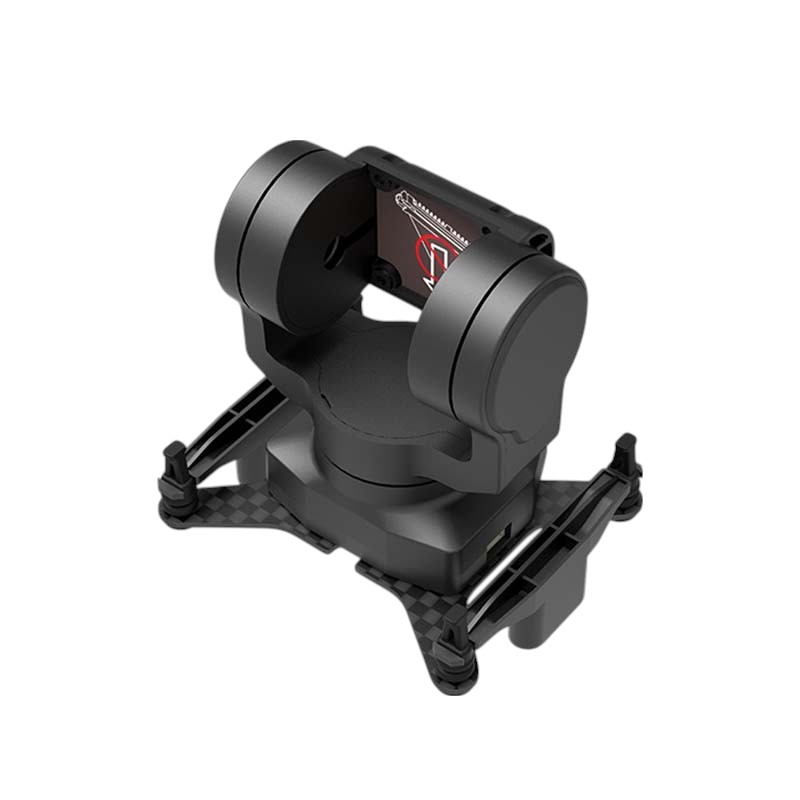

Der C-20D ist ein vertikaler 2-Achsen-FPV-Gimbal für das digitale System Walksnail Avatar. Dank der mechanischen Stabilisierung in zwei Achsen und leistungsstarker Motoren kann der Gimbal Vibrationen wirksam unterdrücken und abrupte Bewegungen des RC-Modells ausgleichen, was ein flüssiges und stabiles Bild gewährleistet. Der Gimbal stabilisiert in den Achsen Pitch und Yaw. Er eignet sich daher besonders für Headtracking bei RC-Flugzeugen und ermöglicht seitliches Umschauen sowie Bewegungen nach oben und unten. Der C-20D kann mit einer Spannung von 7,4–26,4V (2–6S) betrieben werden. Der Gimbal kann je nach Bedarf mit der Kamera nach unten oder nach oben montiert werden. Im Normalbetrieb ist der Verbrauch minimal und überschreitet auch unter Last nicht 8W.

Der C-20D Gimbal kann über S.BUS, CRSF, PWM oder das Protokoll MAVLink gesteuert werden, das in Kombination mit der Firmware ArduPilot und PX4 unterstützt wird. Der Gimbal kann auch direkt mit einem Headtracker verbunden werden, der die Kopfbewegungen des Piloten direkt auf den Gimbal überträgt. Der Gimbal bietet sechs Modi, darunter den klassischen FPV-Modus, Pitch-Stabilisierung oder den Ortho-View-Modus für einen senkrechten Blick nach unten. Der Gimbal ermöglicht die Einstellung von drei Preset-Modi, zwischen denen einfach umgeschaltet werden kann. Zudem kann die Empfindlichkeit eingestellt werden, die die Reaktionsgeschwindigkeit auf Bewegungen der Drohne/des RC-Modells beeinflusst.

Der Bewegungsbereich des Gimbals beträgt in der Pitch-Achse -30° bis +175° und in der Yaw-Achse ±145°. Die maximale Drehgeschwindigkeit beträgt bis zu 1500°/s.

Weitere Informationen

Für die Einstellung über PC wird ein USB-Adapter benötigt, der nicht im Lieferumfang enthalten ist.
