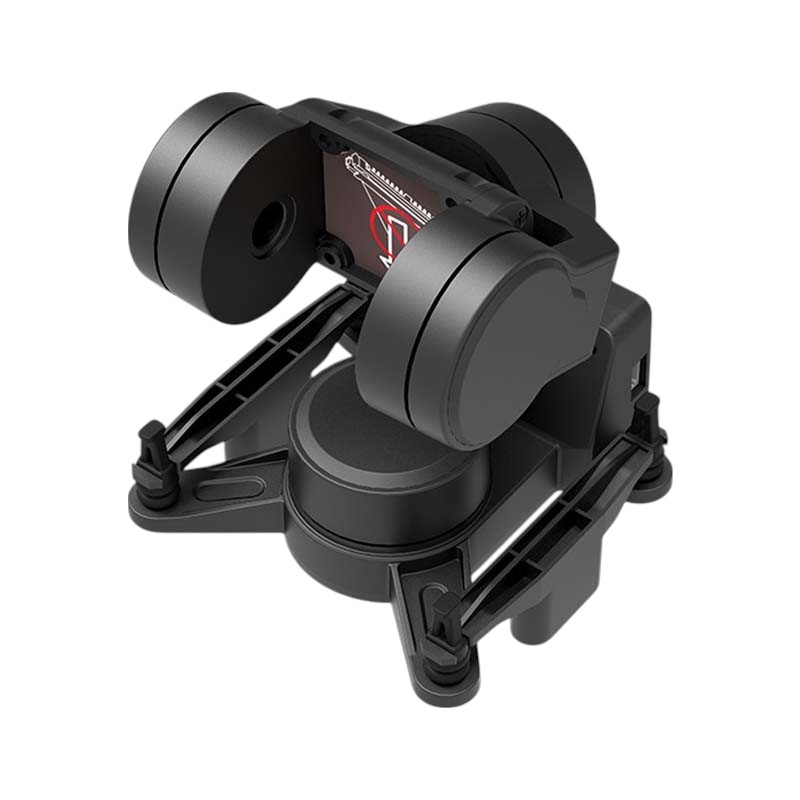

XF C-20T 3-Achsen-Gimbal für DJI O4 Pro

XF C-20T ist ein 3-Achsen-Gimbal, entwickelt für das digitale Videosystem DJI O4 Pro. Dank der mechanischen 3-Achsen-Stabilisierung sorgt er für flüssige Aufnahmen und reduziert Vibrationen auch bei dynamischen Flügen. Der Gimbal ist so konzipiert, dass er ein stabiles FPV-Signal für Flächenmodelle, Drohnen und andere Plattformen liefert. Die Kamera kann je nach Bedarf nach unten oder oben montiert werden.

Der C-20T Gimbal kann über S.BUS, CRSF, PWM oder das MAVLink-Protokoll gesteuert werden, welches in Kombination mit den Autopiloten ArduPilot und PX4 unterstützt wird. Der Gimbal kann auch direkt mit einem Headtracker verbunden werden, der die Kopfbewegungen des Piloten unmittelbar auf den Gimbal überträgt. Er bietet sieben Modi, darunter den klassischen FPV-Modus, horizontale Stabilisierung, Tilt-Lock oder den Ortho-View-Modus für eine senkrechte Draufsicht. Es können drei Preset-Modi konfiguriert und einfach gewechselt werden. Zudem lässt sich die Empfindlichkeit einstellen, welche die Reaktionsgeschwindigkeit auf Bewegungen des Drohnen-/RC-Modells beeinflusst.

Der Gimbal kann mit einer 2–6S LiPo-Batterie (7,4–26,4V) betrieben werden. Der durchschnittliche Stromverbrauch beträgt 1,5W, maximal 14W. Der Bewegungsbereich des Gimbals liegt bei –105° bis +145° in der Pitch-Achse, ±60° in der Roll-Achse und ±160° in der Yaw-Achse.

Die Konfiguration des Gimbals erfolgt über den PC mit der GimbalConfig-Software. Dieses Programm dient nicht nur zur Parametereinstellung, sondern auch zur Firmware-Aktualisierung und Kalibrierung. Die Einstellungen können im Speicher des Gimbals abgelegt oder als Datei gespeichert werden, um sie später erneut zu verwenden.

Der Gimbal verfügt über Schutzfunktionen wie Tilt Protection, die bei Überschreiten des eingestellten Winkels die Steuerung deaktiviert und Schäden verhindert. Für komplexere Anwendungen steht die Funktion Carrier AHRS Fusion zur Verfügung, bei der über das MAVLink-Protokoll GNSS- und Inertialsensordaten der Drohne übertragen werden, was die Genauigkeit und Stabilität weiter erhöht.

Mehr Informationen

Für die Konfiguration über den PC wird ein USB-Adapter benötigt, der nicht im Lieferumfang enthalten ist.
