XF Z-1Pro 4K-Gimbal

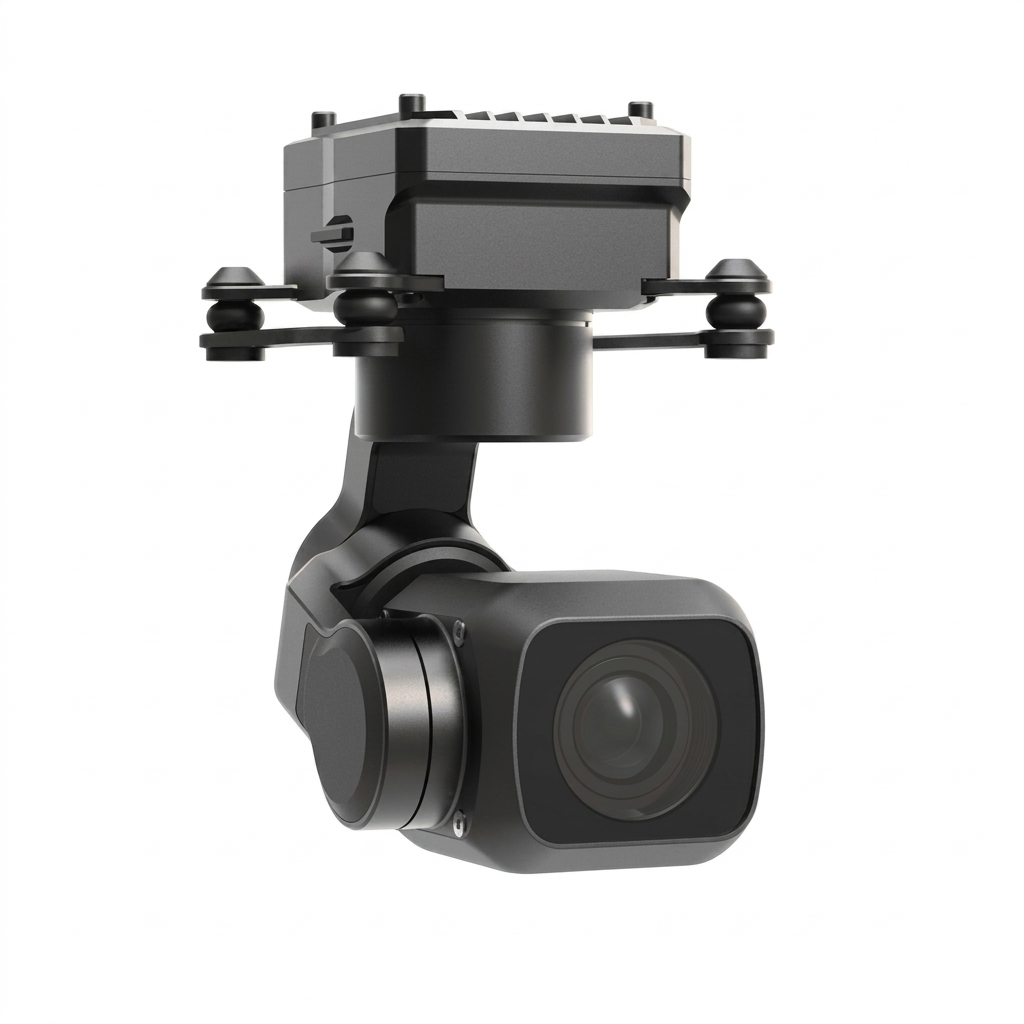

Z-1Pro Gimbal ist ein kompakter 3-Achsen-Gimbal mit integrierter 4K-Kamera, die sich auch für den Einsatz bei schlechten Lichtverhältnissen eignet. Die Kamera ist vor allem für den Einsatz auf fortgeschrittenen Drohnen mit ArduPilot- oder PX4-Firmware bestimmt. Die Kamera samt Gimbal wiegt 100g und lässt sich so auch auf kleineren 7"-Drohnen montieren. Die Stromversorgung ist mit einer Spannung im Bereich von 10–26,4V möglich. Die Installation ist je nach Bedarf mit der Kamera nach unten oder nach oben möglich.

Die Kamera nutzt einen Ultra-Starlight-Sensor für sichtbares Licht mit einer Auflösung von 4,09MP. Die Bild-Engine AI-ISP liefert auch nachts bei schlechten Lichtverhältnissen ein vollfarbiges Bild, und die Funktion AI-HDR bewahrt Details in Lichtern und Schatten bei kontrastreichen Szenen.

Für die Stabilisierung sorgt eine 3-achsige nicht-orthogonale mechanische Konstruktion mit zwei temperaturgeregelten IMU-Sensoren und AHRS-Fusion der Daten des Trägers (der Drohne). Die Winkelgenauigkeit erreicht ±0,01°.

Der Gimbal Z-1Pro lässt sich über eine Ethernet-Verbindung, UART oder S.BUS steuern. Er unterstützt sowohl ein privates Protokoll als auch das MAVLink-Protokoll, das in Kombination mit den Autopiloten ArduPilot und PX4 verwendet wird. Das Video wird über RTSP gestreamt, die Aufnahme wird auf einer microSD-Karte (U3/V30) mit einer Kapazität von bis zu 256GB gespeichert, und es steht außerdem ein Micro-HDMI-Ausgang zur Verfügung. Das Bild kann mit der Software Dragonfly betrachtet und gesteuert werden, die auch den Online-Download von Fotos und Videos ermöglicht; für die vollständige Integration mit Open-Source-Autopiloten dient die Software XF-QGC.

Im Lieferumfang ist außerdem ein Set zur aktiven Kühlung der Gimbal-Einheit enthalten.
