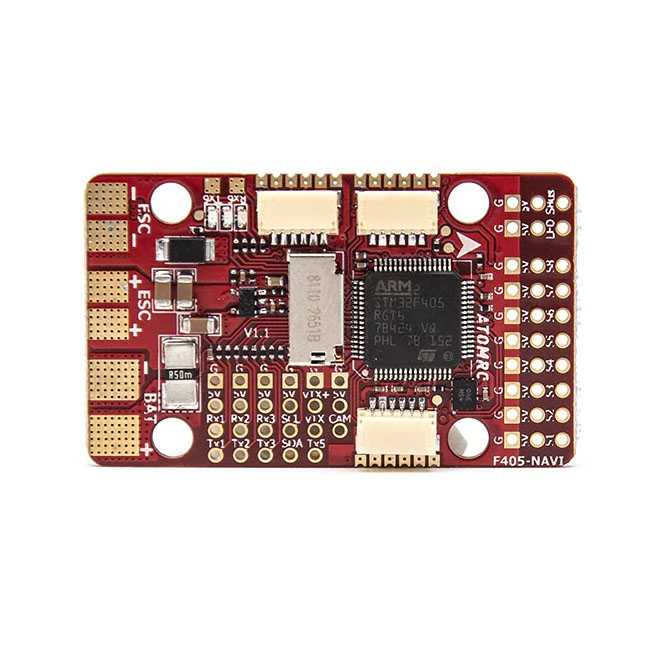

AtomRC F405 NAVI Wing ist ein Flugcontroller, der für Flugzeuge und Hochdecker-Quadcopter geeignet ist. Der Controller kann mit 3-6S LiPo-Akkus (12-30V) betrieben werden. Er verfügt über ein leistungsstarkes 5V 5A BEC zur Stromversorgung von Servos und ein 9V 2A BEC zur Stromversorgung des Videosenders und anderer Zubehörteile. AtomRC F405 NAVI Wing kann nicht nur mit der iNav Firmeware, sondern auch mit der fortschrittlicheren ArduPilot verwendet werden.
Die Platine basiert auf einem F405 Prozessor mit einer IMU-Einheit BMI270. Sie enthält ein Barometer zur Höhenmessung, einen OSD-Chip für analoges Video, einen SD-Kartensteckplatz zur Datenspeicherung aus der Blackbox und einen I2C Bus zur Verbindung eines Kompasses. Es gibt 5 UARTs und 8 PWM-Ausgänge zum Anschließen von Servos oder Motoren.
Der USB-Anschluss ist extern, was eine Platzierung an einem zugänglichen Ort ermöglicht. Es gibt Anschlüsse für eine einfache Verbindung eines GPS-Moduls oder DJI FPV.
Hauptmerkmale
- MCU: STM32F405RGT6, 168MHz, 1MB Flash
- IMU: BMI270
- Baro: SPL06-001
- OSD: AT7456E
- Blackbox: SD-Kartensteckplatz
- UART: 5x
- PWM-Ausgänge: 8x
- I2C: 1x
- Eingangsspannung: 2-6S LiPo (6-30V)
- Stromsensor: 120A
- BEC: 5V@5A, 9V@2A
- Firmware: ATOMRC F405NAVI - iNav (5.0 und neuer), ArduPilot
- Größe: 30x50x12mm
- Montagelöcher: 30x24mm M3
- Gewicht: 21g
Die Handbücher
Inhalt
- 1x Flugcontroller
- 1x Externer USB-C-Anschluss mit Summer
- 1x 35V 470uF Kondensator
- 1x Kabelsatz
