BetaFPV P1 HD VRX Standard

BetaFPV P1 HD VRX Standard ist ein eigenständiger Empfänger für das digitale Bildübertragungssystem ArtLynk mit Videoausgang über mini HDMI.

ArtLynk ist ein offenes System zur digitalen HD-Bildübertragung für FPV. Dank eines gemeinsamen Standards sind Flight Controller, FPV-Brillen und Empfangsmodule verschiedener Hersteller miteinander kompatibel. Zum System gehören Marken wie BetaFPV, HGLRC, SkyZone oder TJRC. ArtLynk überträgt Bilder in 1080p bei 60 fps mit einer Latenz von etwa 60 ms und bietet gegenüber analoger Übertragung ein deutlich klareres und stabileres Bild. Es ist eine preisgünstige Alternative zu DJI und Walksnail für Piloten, die HD-Qualität ohne das geschlossene Ökosystem einer einzelnen Marke möchten.

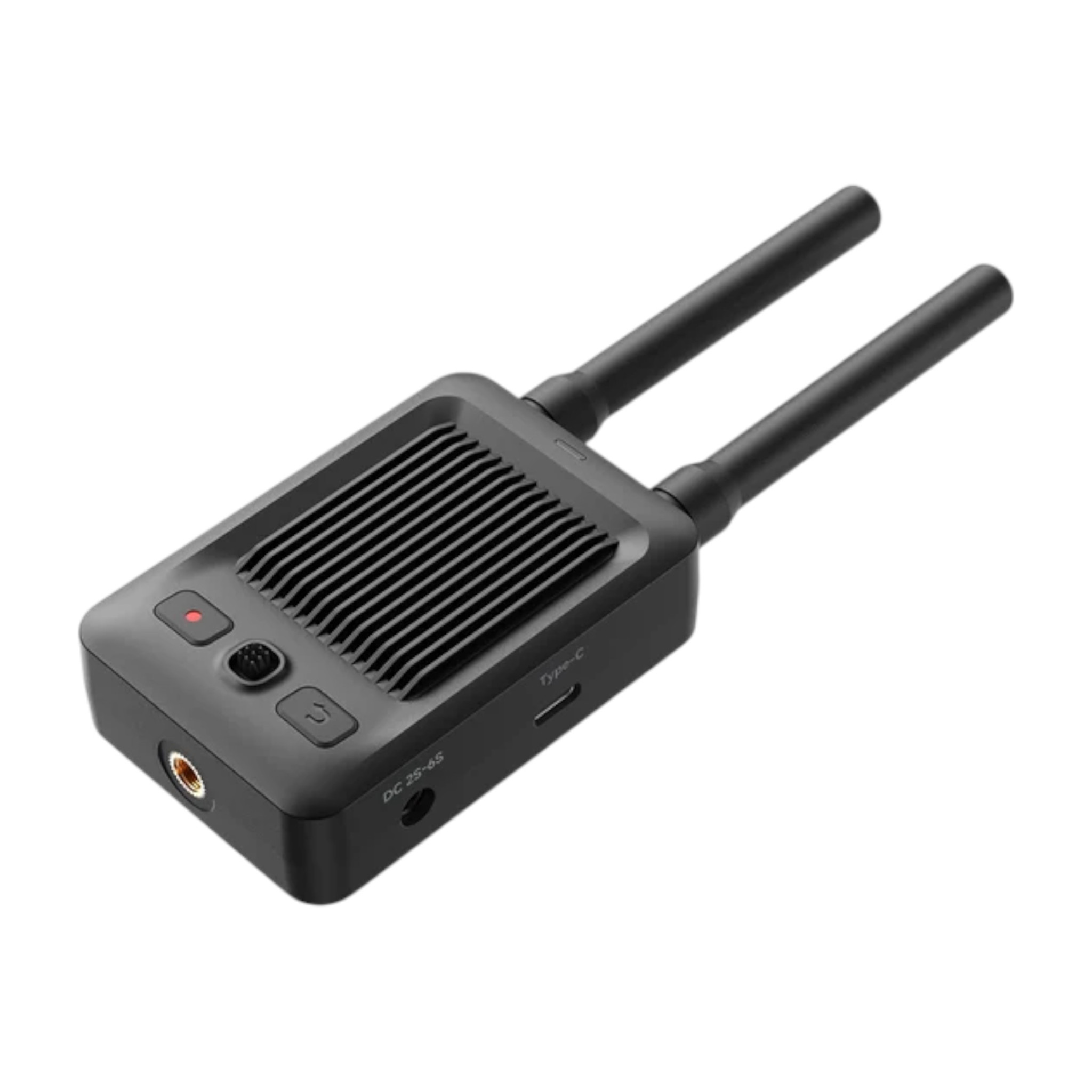

Der Empfänger gibt das Bild über mini HDMI an jedes Gerät mit HDMI-Eingang aus — FPV-Brille, Monitor, Fernseher oder beispielsweise an die Fernsteuerung Radiomaster AX12. Auf der Unterseite befindet sich ein 1/4"-Stativgewinde zur Befestigung auf einem Stativ, und im Inneren sorgt ein Lüfter für die Kühlung des Moduls.

Das Bild wird über zwei Antennen mit RP-SMA-Anschlüssen im Frequenzband 5,3-5,8 GHz empfangen. Es stehen zwei Modi zur Verfügung: Normalmodus mit 3 Kanälen (5758, 5788 und 5828 MHz) und Rennmodus mit 16 Kanälen im Bereich von 5340-5917 MHz, um Störungen beispielsweise durch Wi-Fi-Netzwerke oder andere Piloten auszuweichen. Direkt im Kanalmenü kann die Signalstärke auf allen Kanälen gleichzeitig gemessen werden. Die Übertragungsdatenrate beträgt bis zu 25 Mbps, die vom Hersteller angegebene Reichweite liegt bei über 400 m. Im unteren Bildbereich befindet sich eine OSD-Leiste mit Telemetrie — aktueller Kanal, Akkuspannung von Drohne und Empfänger, Übertragungsrate, Entfernung zum Flight Controller, Verbindungsstatus sowie Status der SD-Karten im Empfänger und Flight Controller.

Der Empfänger zeichnet das Bild auf einer microSD-Karte auf (bis 1 TB, der Hersteller empfiehlt die Klasse U3/V30), und Aufnahmen können direkt im Menü wiedergegeben und gelöscht werden. Wir empfehlen, die Aufnahme nach dem Flug durch erneutes Drücken der Taste Record zu beenden, da die Datei sonst möglicherweise nicht gespeichert wird. Die Bedienung erfolgt über einen 5-Wege-Joystick (5D), die Taste Back und die Taste Record; die Kopplung mit dem Flight Controller wird über den Menüpunkt Bind gestartet. Dort lassen sich auch Sendeleistung und Bitrate des Flight Controllers sowie die Parameter seiner Kamera einstellen.

Die Stromversorgung erfolgt extern über einen DC-Anschluss 5,5x2,1 mm im Bereich von 5,5-26,4 V, also direkt über einen 2-6S LiPo-Akku; im Lieferumfang ist ein Stromkabel mit XT60-Stecker enthalten. Der integrierte Buzzer warnt bei niedriger Spannung — bei 2S unter 5,5 V, bei 3-6S wenn eine Zelle unter 3,5 V fällt. Wichtiger Hinweis: Bei Versorgung mit einem 2S-Akku empfehlen wir, die Spannung zu überwachen und den Akku nach der Buzzer-Warnung rechtzeitig zu wechseln, da das Bild sonst plötzlich ausfällt. Die Abmessungen betragen 85,6x54,8x30,9 mm, das Gewicht 70,5 g (ohne Antennen).

microSD-Karte ist nicht im Lieferumfang enthalten.
