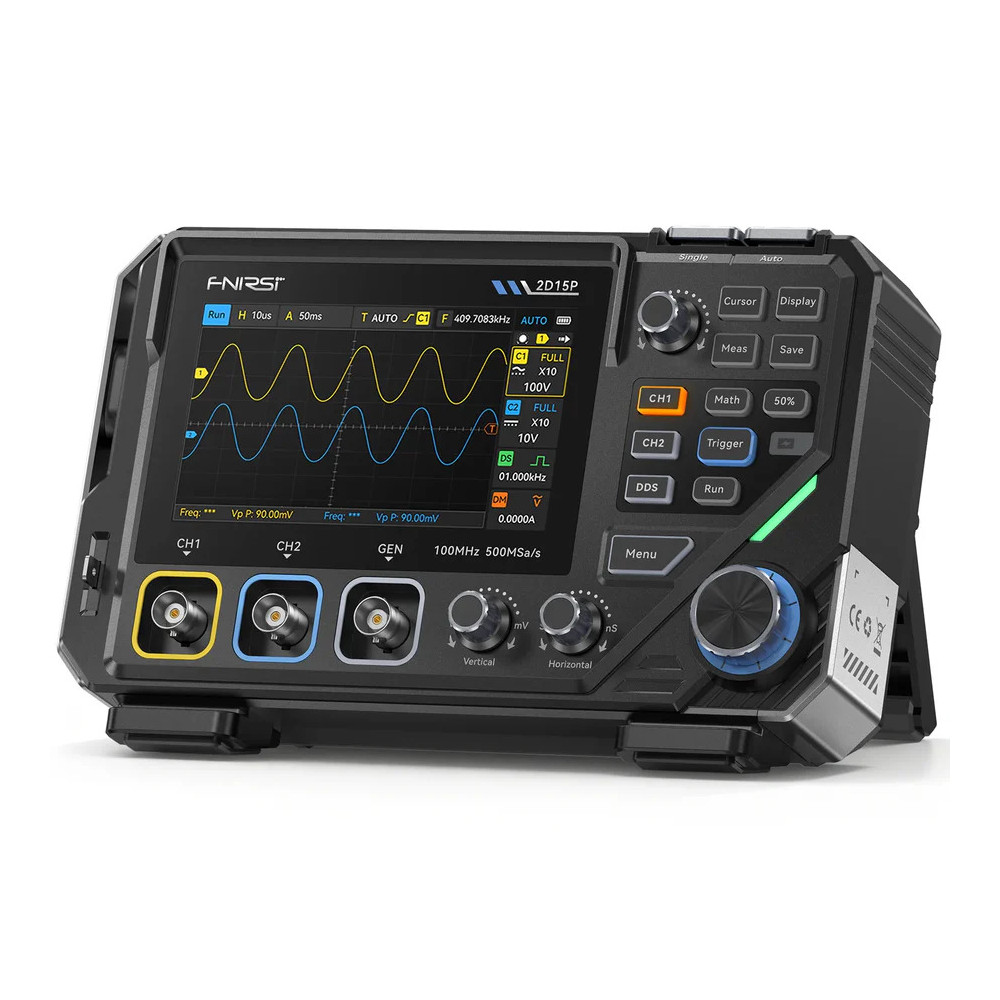

Fnirsi 2D15P Oszilloskop und Multimeter

FNIRSI 2D15P ist ein universelles Messgerät, geeignet für Diagnose, Entwicklung und Reparaturen von Elektronik. Es kombiniert in einem Gerät einen Zweikanal-Oszilloskop, ein True-RMS-Multimeter und einen Signalgenerator, sodass es den Signalverlauf anzeigen, gängige elektrische Größen messen und ein Testsignal erzeugen kann. Dank des integrierten Akkus ist es nicht auf Netzstrom angewiesen und kann sowohl am Arbeitstisch als auch im Feldeinsatz verwendet werden.

Der Oszilloskop arbeitet mit einer Abtastrate von 500MSa/s und bietet eine analoge Bandbreite von 100MHz bei Verwendung eines Kanals oder 50MHz bei gleichzeitiger Verwendung beider Kanäle. Die wählbare Speichertiefe von 10K, 100K oder 1M Punkten ermöglicht die Anpassung der Aufzeichnung an schnelle Transienten ebenso wie an längere Signalverläufe. Die Zeitbasis ist von 5ns bis 50s einstellbar und die vertikale Empfindlichkeit liegt im Bereich von 10mV bis 10V pro Division. Die Eingänge haben eine Impedanz von 1MΩ und mit auf 10x umgeschalteter Sonde beträgt die vom Hersteller angegebene maximale Eingangsspannung 800V. Für die Erfassung von Signalverläufen stehen die Trigger-Modi Auto, Normal und Single mit Auswahl von steigender, fallender oder beider Flanken zur Verfügung. Das Gerät unterstützt AC- und DC-Kopplung und verfügt über eine zuschaltbare 20MHz-Bandbreitenbegrenzung, die zur Reduzierung hochfrequenter Störungen bei der Beobachtung von Ripple oder kleinen Spannungsänderungen genutzt werden kann. Signalverläufe können als Punkte, Vektor oder mit Farbtemperatur dargestellt werden. Außerdem stehen 128 Graustufen, einstellbare Persistenz einschließlich unendlich, XY-Modus, Cursor-Messung und mathematische Operationen zwischen Signalen zur Verfügung. Der Oszilloskop kann bis zu etwa 1200 einzelne Signalaufzeichnungen pro Sekunde erfassen, was hilft, kurze Spitzen und unregelmäßige Ereignisse zu erkennen. Automatische Messungen erleichtern die schnelle Auswertung grundlegender Signalparameter ohne manuelles Ablesen vom Gitter. Gemessene Verläufe können gespeichert und für einen späteren Vergleich oder weitere Analysen exportiert werden.

Das integrierte True-RMS-Multimeter mit 19999 Counts misst Gleich- und Wechselspannung sowie -strom, Widerstand und Kapazität. Auch Diodentest und akustische Durchgangsprüfung sind vorhanden. Der Messbereich reicht bis zu 1000V DC, 750V AC und 9,999A für Gleich- und Wechselstrom. Widerstand kann bis 19,999MΩ und Kapazität bis 99,99mF gemessen werden. Der Modus Anzeige des Werteverlaufs ermöglicht zudem, die Entwicklung der Messgröße im Zeitverlauf zu beobachten.

Der dritte Teil des Geräts ist ein einkanaliger DDS-Signalgenerator bis 10MHz. Er unterstützt elf gängige Wellenformen, eine Amplitudeneinstellung von 0,1 bis 3,0Vpp und eine Tastgrad-Einstellung im Bereich von 0–100 %. Der Generator kann als Quelle für Testsignale verwendet werden, ohne ein weiteres separates Gerät anschließen zu müssen.

Die Bedienung kombiniert ein 4,3" kapazitives IPS-Touchdisplay mit physischen Tasten. Der Touchscreen bietet eine übersichtliche Darstellung der Signalverläufe, und die Tasten ermöglichen schnellen Zugriff auf häufig genutzte Funktionen. Die Stromversorgung übernimmt ein integrierter Akku mit 5000mAh, der über den USB-C-Anschluss geladen wird.
