Walksnail Ascent VRX Pro

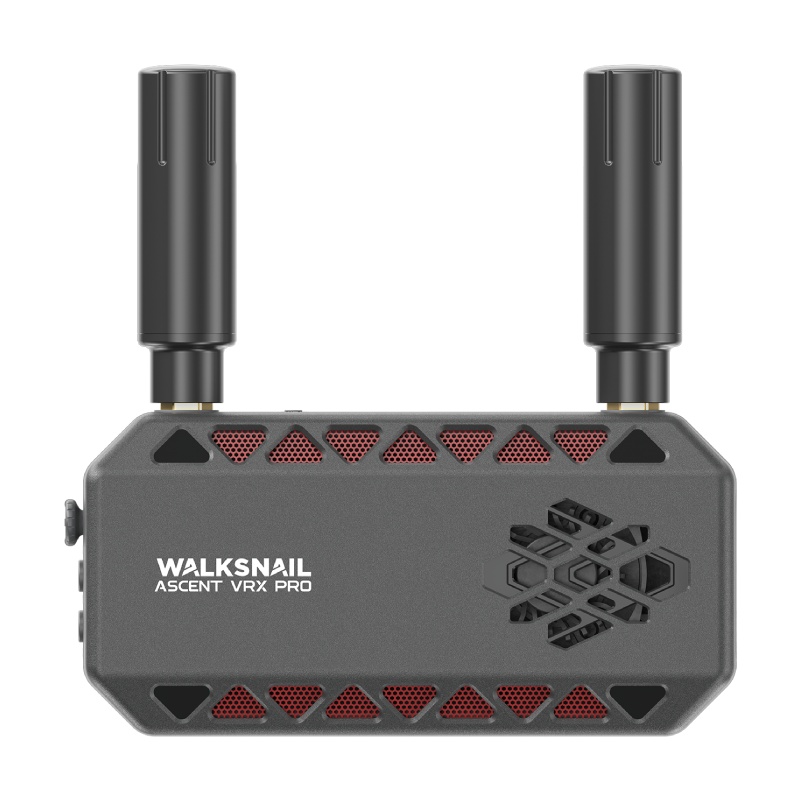

Walksnail Ascent VRX Pro ist ein eigenständiger Empfänger für das digitale Bildübertragungssystem Walksnail Ascent.

Walksnail Ascent ist ein HD-System, das vor allem für Einsteiger und Freizeitpiloten geeignet ist, die eine preisgünstige Alternative zur analogen Videoübertragung suchen. Es ermöglicht die Übertragung in den Modi 720p/120fps für geringere Latenz (empfohlen) und 1080p/60fps für höhere Bildqualität. Das System eignet sich vor allem für Flüge auf kürzere Distanzen, wo es gegenüber Analog eine deutlich klarere und stabilere Bildübertragung bietet. Ascent unterstützt OSD für Betaflight und iNav. Es stehen 3 Standardkanäle und bis zu 8 Kanäle im Debug-Modus zur Verfügung.

Der Empfänger wird über den HDMI-Ausgang mit einer FPV-Brille mit HDMI-Eingang, einem Monitor oder Fernseher verbunden, sodass auch mit Brillen ohne eigenes digitales Modul digital geflogen werden kann. Gegenüber dem grundlegenden Ascent VRX bietet die Pro-Version am HDMI-Ausgang zusätzlich die Modi 1080p/100fps und 1080p/120fps sowie einen UVC-Ausgang über USB-C, wodurch das Bild gleichzeitig auf einem kompatiblen Telefon, Tablet oder Computer angezeigt werden kann — beispielsweise für Zuschauer oder Aufnahmen. Die höhere Bildrate in 1080p ist nur sinnvoll mit einem Display, das ein 100/120Hz-Signal unterstützt. In Verbindung mit dem Video-Sender Ascent Lite+ und der Firmware V18.21.10 oder neuer überträgt der Empfänger auch Live-Audio an ein HDMI-Display mit Lautsprechern und ermöglicht synchrone Audioaufnahmen (in den Modi 720p/60, 720p/100, 720p/120 und 1080p/60fps).

Der Empfang wird durch zwei Red Bird Pro Antennen mit LHCP-Polarisation und 2,8dBi Gewinn sichergestellt, die über RP-SMA-Anschlüsse verbunden werden. Der Hersteller gibt eine Reichweite von bis zu 8km bei freier Sicht im offenen Gelände an. Die Bandbreite kann auf 5, 10 oder 20MHz eingestellt oder automatisch an die aktuelle Störung angepasst werden, was hilft, Bildqualität und Verbindungsstabilität auszubalancieren. Das empfangene Bild wird auf einer microSD-Karte bis 256GB im MP4-Format (H.264) mit wählbarer Aufnahmebitrate von 2-50Mbps gespeichert; auch das OSD-Menü kann in der Aufnahme erfasst werden, was sich für Anleitungen und das Teilen von Einstellungen eignet. Der Empfänger ermöglicht auch die Wiedergabe von Aufnahmen direkt über das Menü.

Die Bedienung erfolgt über einen 5-Wege-Joystick und Tasten zum Koppeln, Aufnehmen und Zurückkehren im Menü. Die aktive Kühlung mit Lüfter hält auch bei längerem Betrieb eine stabile Temperatur. Die Stromversorgung erfolgt über einen koaxialen DC-Anschluss 5,5x2,1mm mit 7,4-25,2V, also über einen 2-6S-Akku; USB-C dient zur Firmware-Aktualisierung über Caddx PC Tool und für den UVC-Ausgang, nicht zur Stromversorgung während des Flugs. Der 6-polige SH1.0-Anschluss ermöglicht die Verbindung mit einem Flight Controller oder RC-Sender (SBUS, UART für ELRS-Passthrough oder MAVLink). Auf der Unterseite befindet sich ein 1/4"-Gewinde für ein Stativ oder eine Monitorhalterung. Gewicht: 140g ohne Antennen.

Der Empfänger funktioniert ausschließlich mit Videosendern des Systems Walksnail Ascent. Er ist weder mit analogen Sendern noch mit anderen digitalen Systemen einschließlich Walksnail Avatar kompatibel. Vor der ersten Verwendung empfehlen wir, Empfänger und Videosender auf die neueste übereinstimmende Firmware-Version zu aktualisieren.

Schalten Sie den Empfänger nicht ohne angeschlossene Antennen ein und schließen oder trennen Sie die Antennen nicht unter Spannung.
